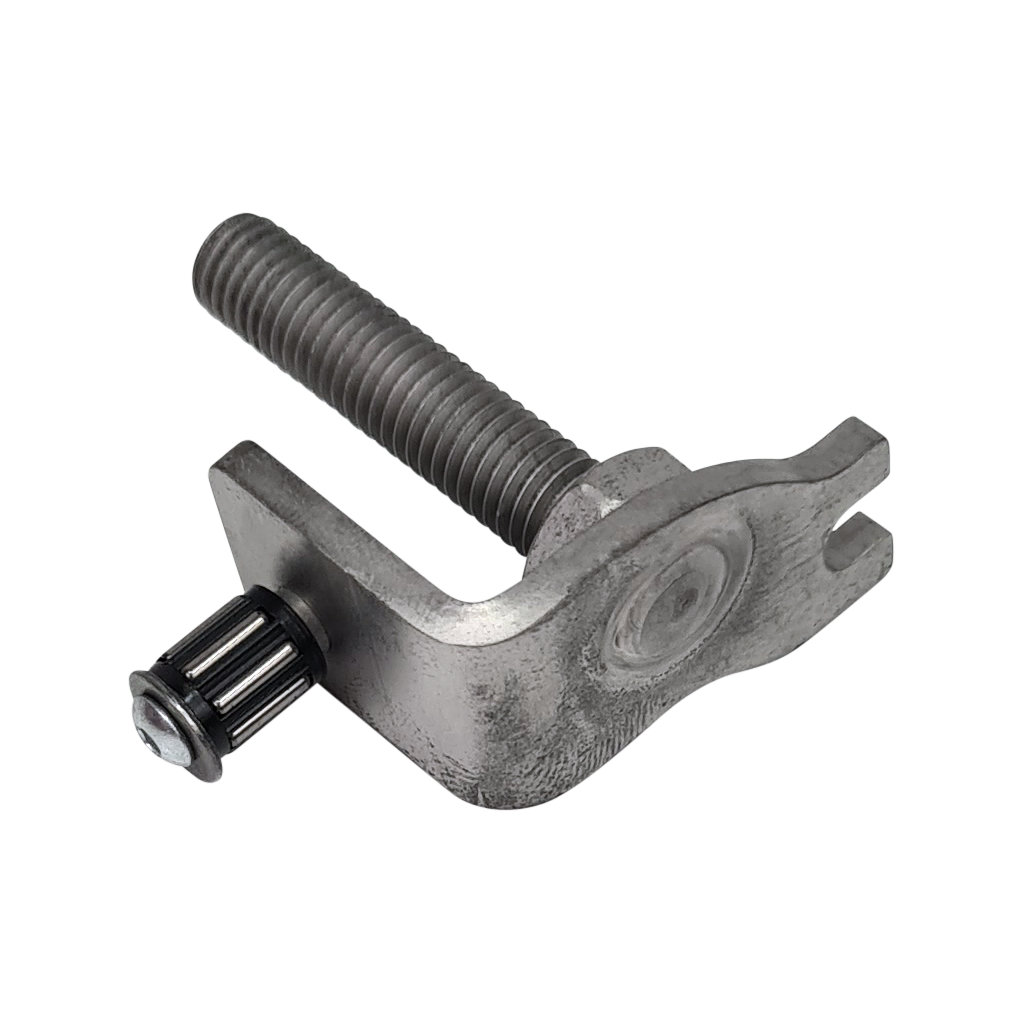

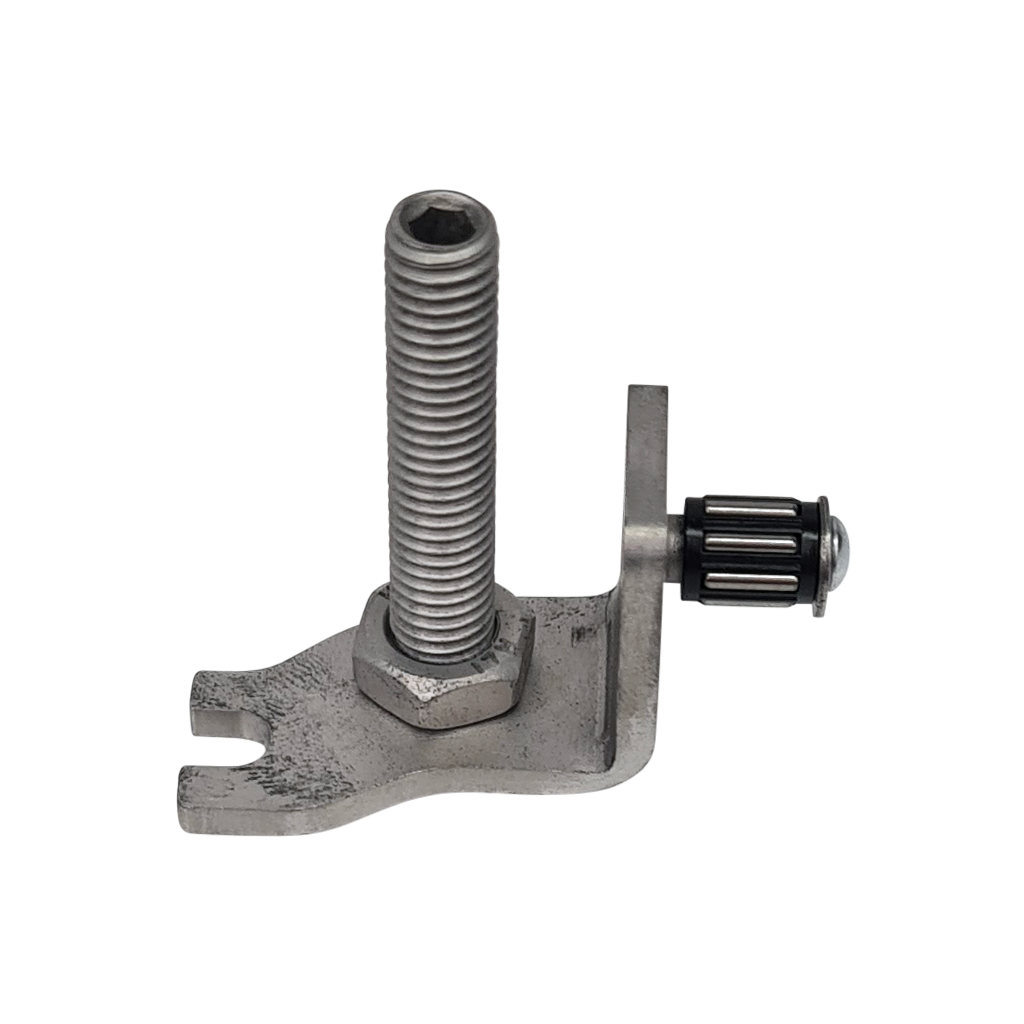

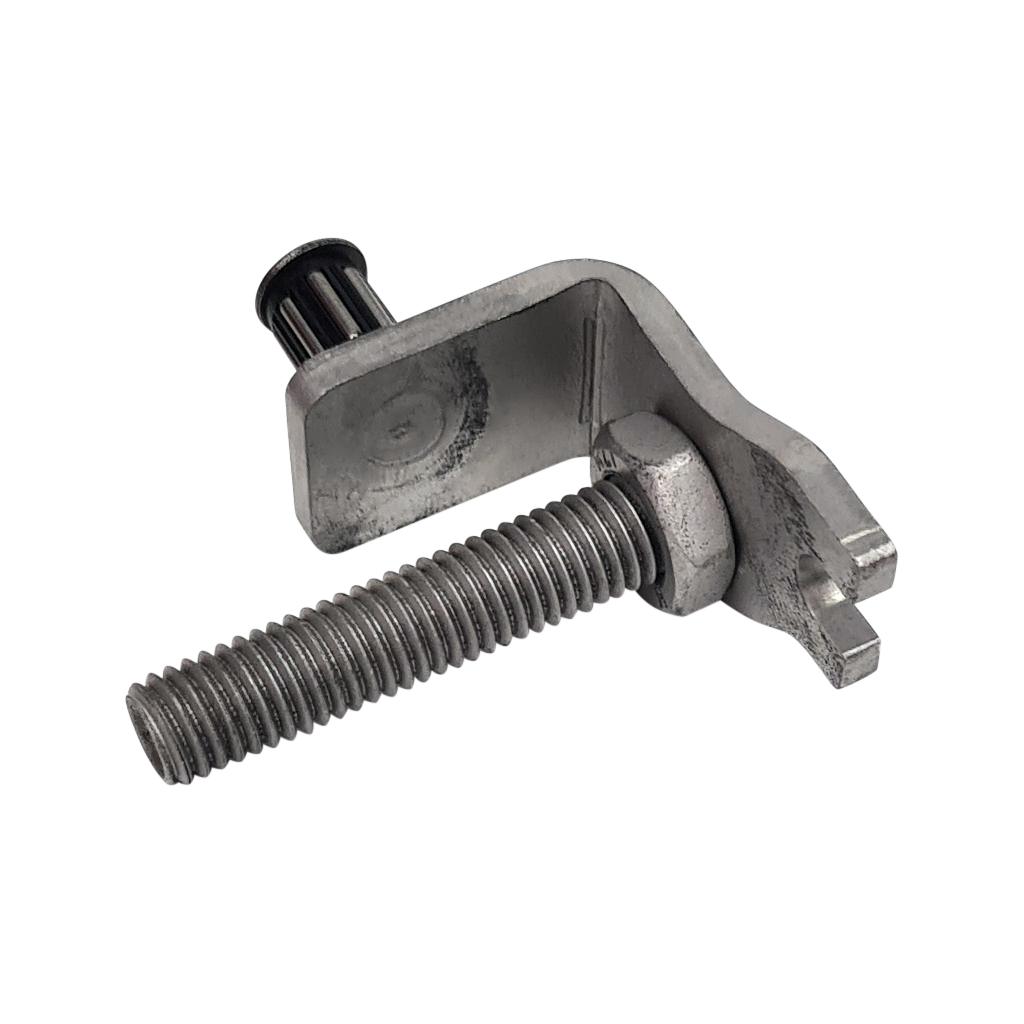

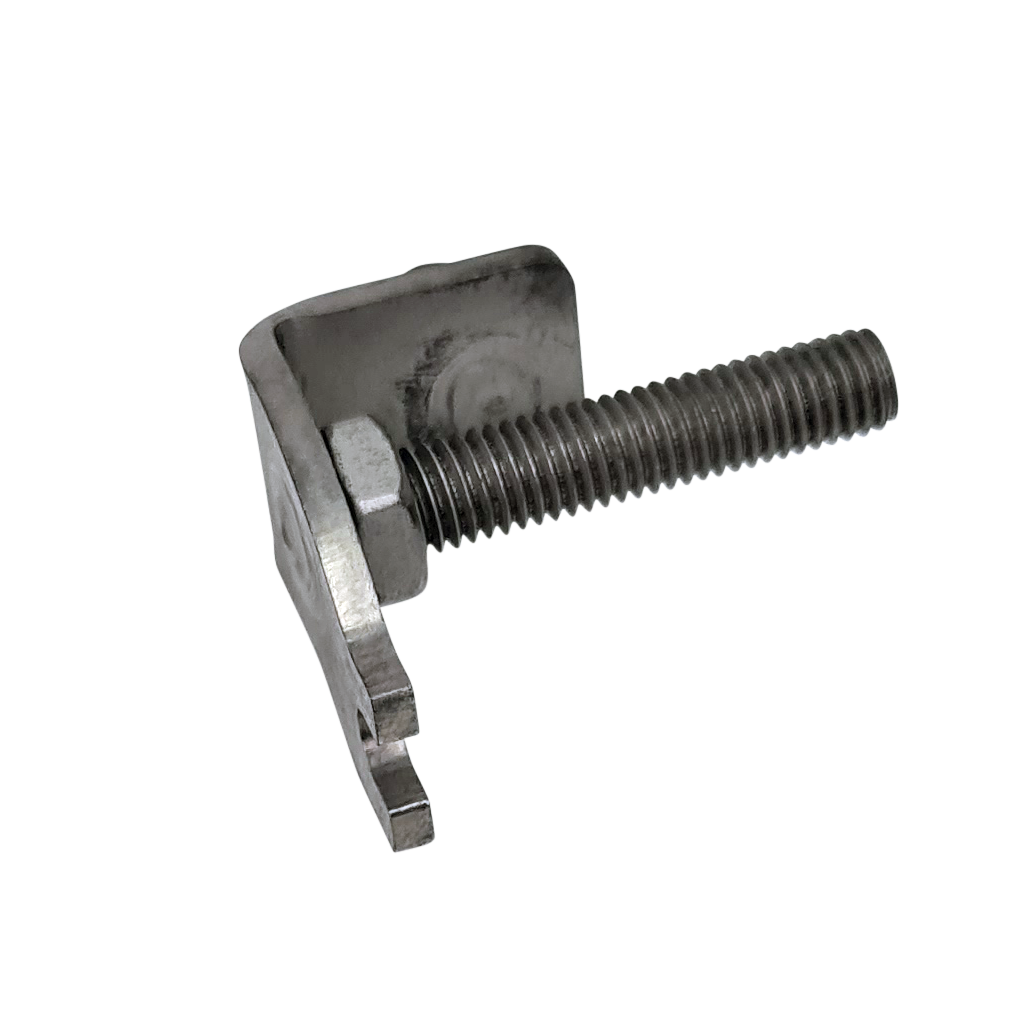

Nadelgelagerter Lagerwinkel - 8,00 SH / MSM

Oft lassen sich 5 oder 6 Gang Getriebe nur schwer oder gar nicht einstellen. Der Grund liegt oft in den zu großen Fertigungstoleranzen der Schaltbauteile und einem zu großen Spiel zwischen Schwenkhebel und Schaltwalze sowie Schaltgabel und Ziehkeil. Dieser Schwenkhebel besitzt außerdem nach dem Härten gehonte Bohrungen, um das Spiel zwischen Lagerwinkel und Schwenkhebel und Schaltgabel und Schwenkhebel zu minimieren. Dadurch wird die Kraft verlustfreier übertragen und die Gänge lassen sich leichter einlegen.Merkmale:Made in GermanyMit Nadellagerung für die Schaltwalze kompatibelSpiel zwischen Schaltwalze und Schwenkhebel wird minimiert, sodass nur noch genau so viel Spiel wie nötig verbleibt, damit die Schaltung nicht schwergängig istSchalteinstellung wird zum KinderspielAus hochwertigem EinsatzstahlGehonte Bohrungen für hochgenaue PassungFür extreme Belastungen konzipiertVerschleißarmPassend für alle gängigen 5- und 6 Gang GetriebeHinweis: Um die optimale Einstellung der Schaltung zu erreichen, sollte auch das Spiel der anderen Bauteile minimal sein.

Schwenkhebel für Schaltung- für Schaltmechanismus- für M500-M700 Motorserie geeignet (s51, s70, Kr51/2, Sr50)

Oft lässt sich die Schaltung, vor allem bei 5-Gang Getrieben, in Verbindung mit der originalen Schalteinrichtung nicht oder nur schwer einstellen. Der Grund liegt in den Fertigungstoleranzen der originalen Bauteile. Daraus folgt dann, dass zwischen den einzelnen Teilen ein großes Spiel existiert und die Kraft nicht korrekt übertragen werden kann. Dieser CNC Schwenkhebel ist so konzipiert, dass das Spiel zwischen Ziehkeil und Schaltgabel sowie zwischen Schwenkhebel und Schaltwalze so minimiert wird, dass es optimal für eine einfach einzustellende und leichtgängige Schalteinrichtung ist. Dadurch wird die Kraft verlustfreier übertragen und die Gänge lassen sich leichter einlegen.Merkmale:Made in GermanyKollision mit Motorengehäuse oder Lagerscheibe des Schaltwalzenbolzens wird verhindertMit Nadellagerung für die Schaltwalze kompatibel Spiel zwischen Schaltwalze und Schwenkhebel wird minimiert, sodass nur noch genau so viel Spiel wie nötig verbleibt, damit die Schaltung nicht Schwergängig istSchalteinstellung wird zum KinderspielAus hochwertigem EinsatzstahlFür extreme Belastungen konzipiertVerschleißarmHinweis: Um die optimale Einstellung der Schaltung zu erreichen, sollte auch das Spiel der anderen Bauteile minimal sein. Zusätzlich kann es in seltenen Fällen dazu kommen, dass sich der Schwenkhebel schwer auf dem Lagerwinkel drehen lässt. In diesem Falle einfach muss der Lagerwinkel leicht mit Schleifpapier nachgearbeitet werden. Es ist außerdem darauf zu achten, dass am Lagersitz vom Lager 16004 gratfrei ist und keine Gussreste vorhanden sind, die den Hebel blockieren könnten.

ZT Schwenkhebel + Schaltgabel für Simson Motor Alle derzeit erhätlichen Nachbauschwenkhebel & Schaltgabeln verschleißen innerhalb kurzer Zeit und sorgen für Schaltprobleme. Die Ursache des Problems liegt zum einem an dem verwendeten Material / Wärmebehandlung und zum anderen an der Geometrie der Schaltbetätigung selbst. Schon in der Originalkonstruktion der Schaltbetätigung liegt ein Geometriefehler vor, welcher werksseitig mit einem erhöhten Spiel zwischen Schwenkhebelzapfen und Schaltwalzennut gelöst wurde. Dies ist notwendig, da sich bei der Schwenkbewegung des Zapfens, die Eingriffspositon in die Schaltwalzennut ändert. Verdeutlichen kann man sich dies am besten mit einer Schaukel. Bei der Vor- und Rückwärtsbewegung ändert sich die Höhe des Sitzbretts bezogen auf den Erdboden. So ändert sich beim Schwenkhebelbolzen auch die Eingriffshöhe zur Schaltwalzennut. Der Schwenkhebelbolzen greift nicht mehr rechtwinklig in die Nut der Schaltwalze, sondern verkippt, was zum Klemmen und starken Verschleiß führt. Durch eine Vielzahl von unterschiedlichen Nachbauteilen wird dieser Geometriefehler noch verstärkt. Nach dem Prinzip "genial einfach - einfach genial" haben wir eine Lösung entwickelt, welche den Geometriefehler (auch mit abweichenden Nachbauteilen) beseitigt und  durch ordentliche Materialqualität den Verschleiß minimiert. Aufgrund des deutlich reduzierten Laufspiels, wird ein präziseres Schalten ermöglicht und eine Nadellagerung der Schaltwalze überflüssig.  SCHALTEN on the next level...    CNC gefräste Ausführung mit genialer Kugelgeometrie (Beseitigung des originalen Geometriefehlers)gehärteter Werkzeugstahl für minimierten VerschleißMade in Germany  Achtung! Da es unterschiedliche Ausführungen von Getrieben gibt, haben wir zwei Versionen unserer Schaltbetätigung gefertigt! Bitte die richtige Ausführung auswählen!!!aktuelle Getriebe (Schaltwalzennut 8,2 mm, Ziehkeilnut 5,0 mm)DDR-Getriebe (Schaltwalzennut 8,0 mm, Ziehkeilnut 5,2 mm)

Wenn sich deine Gänge nicht richtig einlegen lassen oder sich deine Schaltung nicht einstellen lässt, kann es sein, dass sich dein Schwenkhebel oder deine Schaltgabel abgenutzt hat. Diese beiden Bauteile sorgen für eine präzise Kraftübertragung zwischen Schaltwalze und Ziehkeil. Sind sie zu stark verschlissen, kann es sein, dass durch das vergrößerte Spiel nicht genug Kraft übertragen wird und man wie in einen Zwischengang gerät oder einzelne Gänge gar nicht mehr erreichen kann. Unser Schwenkhebel Set ist für diesen Fall genau die richtige Wahl, da es alle Komponenten, die oft verschleißen, beinhaltet und somit wieder präzise Schaltvorgänge in den gewünschten Gang durchgeführt werden können.Merkmale:KomplettsetEntspricht den originalen MaßenAlle Teile in der besten QualitätEinzelteile müssen selbst montiert werdenLieferumfang:SchwenkhebelSchaltgabelB4 SicherungsringHinweis: 5 Gang Getriebe lassen sich in Verbindung mit originalen Schwenkhebeln oft schwer einstellen, da die Schaltwalzen etwas größere Aussparungen für den Schwenkhebel haben, als die originalen 4-Gang Schaltwalzen. Um präzise Schaltvorgänge mit diesen zu realisieren, sollten sich alle anderen Bauteile der Schalteinrichtung in einem einwandfreien Zustand befinden und das Axialspiel der Schaltwalze sollte minimal sein.

Falls du deinen Schalwalzenbolzen wechseln lassen hast oder die Mutter am Lagerwinkel zu oft montiert und demontiert hast, wird es Zeit diese zu erneuern. Dieses Set bietet die die Möglichkeit eine Unterlegscheibe und eine Mutter passend für deinen Lagerwinkel bzw. deinen Schaltwalzenbolzen zu erwerben, ohne eine ganze Schraubenpackung kaufen zu müssen.
